LA 3343 - Schnell-Kaltarbeitsstahl 45 37

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

Lieferung ≤ 260 HB
Max. Härte 63 HRC
Politur
Nit. 1100 HV
PVD

Industrielle Anwendungen

Formteile.

Düseneinsätze, Anguss.

Scherenklingen

Einsätze für Schneidwerkzeuge

Keile, Rollen, Verschleißteile.

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

Chemische Zusammensetzung in %

CMnSiCrMoVWSPFe
Mini0,850,15-3,804,701,705,90--Base
Maxi0,940,400,604,505,202,106,700,0300,030Base

Physikalische Eigenschaften bei 20 °C

Dichte : 8,1

Elastizitätsmodul E : 220 000 N/mm²

Poissonzahl V : 0,3

Wärmeausdehnungskoeffizient in m/m* °C
zwischen 20 °C und 100 °C
: 11,5 x 10-6
zwischen 20 °C und 200 °C : 11,7 x 10-6
zwischen 20 °C und 400 °C : 12,5 x 10-6

Wärmeleitfähigkeit bei 20 °C in W (m*k) : 24

Magnetisch

Lieferzustand

Material im geglühten Zustand geliefert ≤ 260 HB.

Ultraschallkontrolle nach EN 10228-3 Klasse 3.

Verwandlungsgrenze

- Ac1 : 830 °C, - Ac3 : 880 °C.

Schmieden

1150 °C - 925 °C gefolgt von einer langsamen und gesteuerten Abkühlung.

Glühen

950 °C / 850 °C, gefolgt von einer langsamen und gesteuerten Abkühlung, 15 °C/Stunde zwischen den beiden Werten.

Gebrauchseignung

Je nach durchgeführter Wärmebehandlung und gewünschten mechanischen Eigenschaften :

- Schnellstahl, in Metallgussberufen zur Umformung von Kunststoffen, zum Zuschneiden, zum Stempeln und in der Mechanik verwendet.

- Hohe Härtungsstärke.

- Hohe Verschleißfestigkeit.

- Hohe Nitrierbarkeit und Eignung für Oberflächenbearbeitungen.

- Schlechte Korrosionsbeständigkeit.

Eignung zum Schweißen

Nicht empfohlen.

Vergütungskurve

Muster behandelt auf Plättchen mit einer Dicke von 25 mm.

Wärmebehandlung

Härtung : - Vorwärmen 550 °C,
- Wärmen 830 °C,
- Wärmen zwischen 1000 et 1180 °C je nach gewünschter Härte
- Härtung unter Gasdruck, in Salzbädern oder mit Ölabschreckung.

Vergütung : 3 aufeinanderfolgende Vergütungen von mindestens 3 Stunden bei entsprechender Temperatur,
- erste Vergütung bei 550 °C,
- zweite Vergütung je nach gewünschter Härte zwischen 550 °C und 650 °C,
- dritte Vergütung an die Temperatur der zweiten Vergütung angepasst.

Polierbarkeit

Geeignet zum Glanzpolieren mit 6 Mikron.

LA 3343 - Präzisionsrundstahl

Ø geschliffen (h8) Längsseiten gesägt - Glühen - Länge 1000 mm 3343RD

▼▼▼
ØLugand-Artikelnr.Produkt€ exkl. MwSt.kg
1045 37 2433343RD ROND DIA 10 X 100038,64€0,61
1245 37 2453343RD ROND DIA 12 X 1000 h845,43€0,88
1545 37 2483343RD ROND DIA 15 X 1000 h873,38€1,38
2045 37 2503343RD ROND DIA 20 X 1000 h8122,30€2,45
2545 37 2603343RD ROND DIA 25 X 1000 h8195,69€3,83
3045 37 2703343RD ROND DIA 30 X 1000 h8258,59€5,51

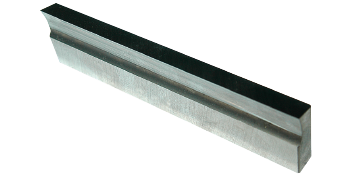

LA 3343 - Präzisionsflachstahl

Dicke und Breite gefräst, Länge rohgesägt - Länge 500 mm 3343F4

▼▼
DickeBreiteLugand-Artikelnr.Produkt€ exkl. MwSt.Produkt€ exkl. MwSt.kg
3,220,245 37 0013343F4 500X 20,2X 3,235,64€3343F4 500X 20,2X 3,235,64€0,25
30,245 37 0953343F4 500X 30,2X 3,242,77€3343F4 500X 30,2X 3,242,77€0,38
40,245 37 1453343F4 500X 40,2X 3,251,68€3343F4 500X 40,2X 3,251,68€0,50
50,245 37 1953343F4 500X 50,2X 3,258,81€3343F4 500X 50,2X 3,258,81€0,63
4,220,245 37 0053343F4 500X 20,2X 4,239,21€3343F4 500X 20,2X 4,239,21€0,33
30,245 37 1003343F4 500X 30,2X 4,248,12€3343F4 500X 30,2X 4,248,12€0,49
40,245 37 1503343F4 500X 40,2X 4,258,81€3343F4 500X 40,2X 4,258,81€0,66
50,245 37 2003343F4 500X 50,2X 4,265,93€3343F4 500X 50,2X 4,265,93€0,82
5,220,245 37 0103343F4 500X 20,2X 5,244,55€3343F4 500X 20,2X 5,244,55€0,41
30,245 37 1053343F4 500X 30,2X 5,257,03€3343F4 500X 30,2X 5,257,03€0,61
40,245 37 1553343F4 500X 40,2X 5,265,93€3343F4 500X 40,2X 5,265,93€0,82
50,245 37 2053343F4 500X 50,2X 5,276,63€3343F4 500X 50,2X 5,276,63€1,02
6,220,245 37 0153343F4 500X 20,2X 6,248,12€3343F4 500X 20,2X 6,248,12€0,49
40,245 37 1603343F4 500X 40,2X 6,273,07€3343F4 500X 40,2X 6,273,07€0,97
50,245 37 2103343F4 500X 50,2X 6,285,55€3343F4 500X 50,2X 6,285,55€1,21
8,220,245 37 0203343F4 500X 20,2X 8,258,81€3343F4 500X 20,2X 8,258,81€0,65
40,245 37 1653343F4 500X 40,2X 8,287,33€3343F4 500X 40,2X 8,287,33€1,29
50,245 37 2153343F4 500X 50,2X 8,2105,15€3343F4 500X 50,2X 8,2105,15€1,61
80,245 37 3253343F4 500X 80,4X 8,2161,28€3343F4 500X 80,4X 8,2161,28€2,57
10,220,245 37 0253343F4 500X 20,2X 10,265,93€3343F4 500X 20,2X 10,265,93€0,80
25,245 37 0703343F4 500X 25,2X 10,274,85€3343F4 500X 25,2X 10,274,85€1,00
30,245 37 1203343F4 500X 30,2X 10,283,76€3343F4 500X 30,2X 10,283,76€1,20
40,245 37 1703343F4 500X 40,2X 10,2103,36€3343F4 500X 40,2X 10,2103,36€1,60
50,245 37 2203343F4 500X 50,2X 10,2122,96€3343F4 500X 50,2X 10,2122,96€2,00
80,245 37 3403343F4 500X 80,4X10,2194,88€3343F4 500X 80,4X10,2194,88€3,20
12,225,245 37 0753343F4 500X 25,2X 12,289,11€3343F4 500X 25,2X 12,289,11€1,20
30,245 37 1253343F4 500X 30,2X 12,2101,58€3343F4 500X 30,2X 12,2101,58€1,44
40,245 37 1753343F4 500X 40,2X 12,2119,40€3343F4 500X 40,2X 12,2119,40€1,91
15,220,245 37 0353343F4 500X 20,2X 15,285,55€3343F4 500X 20,2X 15,285,55€1,20
25,245 37 0803343F4 500X 25,2X 15,2106,93€3343F4 500X 25,2X 15,2106,93€1,49
30,245 37 1303343F4 500X 30,2X 15,2119,40€3343F4 500X 30,2X 15,2119,40€1,79
50,245 37 2303343F4 500X 50,2X 15,2176,43€3343F4 500X 50,2X 15,2176,43€2,98
20,220,245 37 0403343F4 500X 20,2X 20,2119,40€3343F4 500X 20,2X 20,2119,40€1,59
40,245 37 1853343F4 500X 40,2X 20,2190,69€3343F4 500X 40,2X 20,2190,69€3,17
50,245 37 2353343F4 500X 50,2X 20,2226,33€3343F4 500X 50,2X 20,2226,33€3,95
60,245 37 3803343F4 500X 60,2X20,2272,16€3343F4 500X 60,2X20,2272,16€4,75
80,445 37 3853343F4 500X 80,4X20,2347,76€3343F4 500X 80,4X20,2347,76€6,34
30,250,245 37 4203343F4 500X 50,2X30,2327,60€3343F4 500X 50,2X30,2327,60€5,92
60,245 37 4253343F4 500X 60,2X30,2381,36€3343F4 500X 60,2X30,2381,36€7,10

Durchmesser: h8, Ra 1,6
Länge 1000 mm : 0, +5 mm

: Gesägt, Ra 25 - : Geschliffen, Ra 1,6

Produkt nicht für optische Polierung der Einsätze geeignet.

Dicke: 0, +0,2 mm, Ra 1,6 - Breite : 0, +0,4 mm, Ra 3,2
Länge 500 mm : +0, +5 mm, Ra 25

: Gesägt, Ra 25 - : Feingefräst, Ra 3,2

Produkt nicht für optische Polierung der Einsätze geeignet.
