Ringschraube, kippbar bis zu 180° und drehbar bis zu 360° LA589
Eigenschaften
Austauschbar mit:
(E1274, Z721), 260.
Nach DIN-Norm 581
Sicherheitskoeffizient 4, in allen Belastungsrichtungen.
Grad.80 – CE – EN-Norm 1677
20000 Zyklen gestestet.

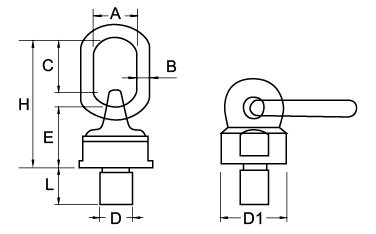

| M mm | L | Schritt | Tragfähigkeit daN gerade | Tragfähigkeit daN max. 60° | Lugand-Artikelnr. | Produkt | € exkl. MwSt. | A | B | C | E | H | SW | D1 |
| M10 | 18 | 150 | 600 | 300 | 40 06 610 | HEBERING AUSRICHTBAREN LA589 M10X18 | 63,75 € | 30 | 13 | 46 | 50 | 105 | 30 | 38 |
| M12 | 18 | 175 | 1000 | 500 | 40 06 612 | HEBERING AUSRICHTBAREN LA589 M12X18 | 91,45 € | 30 | 13 | 46 | 50 | 105 | 30 | 38 |
| M14 | 20 | 150 | 2000 | 1120 | 40 06 614 | HEBERING AUSRICHTBAREN LA589 M14X20 | 59,65 € | 30 | 13 | 46 | 50 | 105 | 30 | 38 |
| M16 | 30 | 200 | 2000 | 1120 | 40 06 616 | HEBERING AUSRICHTBAREN LA589 M16X30 | 92,20 € | 30 | 13 | 46 | 50 | 105 | 30 | 38 |
| M20 | 30 | 250 | 4000 | 2000 | 40 06 620 | HEBERING AUSRICHTBAREN LA589 M20X30 | 87,73 € | 34 | 16 | 57 | 61 | 131 | 40 | 50 |
| M24 | 30 | 300 | 6300 | 3150 | 40 06 624 | HEBERING AUSRICHTBAREN LA589 M24X30 | 99,99 € | 40 | 19 | 70 | 68 | 153 | 48 | 58 |
| M30 | 35 | 350 | 12500 | 8000 | 40 06 630 | HEBERING AUSRICHTBAREN LA589 M30X35 | 278,29 € | 50 | 22 | 90 | 95 | 205 | 75 | 85 |
| M36 | 54 | 400 | 12500 | 8000 | 40 06 636 | HEBERING AUSRICHTBAREN LA589 M36X50 | 226,10 € | 50 | 22 | 90 | 95 | 205 | 75 | 85 |
| M42 | 63 | 450 | 15000 | 10000 | 40 06 642 | HEBERING AUSRICHTBAREN LA589 M42X63 | 275,21 € | 50 | 22 | 90 | 95 | 205 | 75 | 85 |
| M64 | 96 | 600 | 25000 | 15000 | 40 06 664 | HEBERING AUSRICHTBAREN LA589 M64X96 | 474,30 € | 70 | 30 | 120 | 130 | 280 | 95 | 120 |
