LA 1744 - Blaues Blech LA1744-LAC-LAF
EN C67S - (früher AFNOR XC70) - W.Nr 1.1744 - „Blaues Blech“
Physikalische Eigenschaften bei 20 °C
Dichte : 7,85
Elastizitätsmodul E : 210 000 N/mm²
Poissonzahl V : 0,28
Wärmeausdehnungskoeffizient in m/m* °C
zwischen 20 °C und 100 °C : 12,1 x 10-6
Wärmeleitfähigkeit bei 20 °C in W (m*k) : 45
Magnetisch
Verwandlungsgrenze
- Ac1 : 730 °C, - Ac3 : 795 °C.
Schmieden
1100 °C - 900 °C gefolgt von einer langsamen und gesteuerten Abkühlung.
Allgemeine Produkteigenschaften
Die blauen Bleche erhält man aus hochwertigen Kohlenstoffstählen. Sie eignen sich daher für eine Wärmebehandlung und Anlassen, wenn vom Anwender benötigt .
Eine Fertigstellung durch Kaltverfestigung verleiht den Produkten Werte des mechanischen Widerstands, die im Lieferzustand zwischen 650 und 850 Mpa liegen zur direkten Verwendung, Abhängig von der Dicke der Bleche.
Die Blaufärbung, die ihm seinen Namen gegeben hat, erhält man durch eine Behandlung in Salzbädern bei 400°C.
Am Ende ihrer Fertigstellung sind diese Produkte an der Oberfläche durch einen Ölfilm teilweise gegen Oxidation geschützt.
Diese Behandlungen garantieren jedoch nicht das Ausbleiben von Oxidationszonen auf der Oberfläche der Platten (Rost), was bei Kohlenstoffstählen immer möglich ist, jedoch ohne Auswirkungen in Bezug auf die metallurgische Qualität des Produkts und seine Verwendung.
Lieferzustand
Oberfläche Zustand CR : Dicke ≤ 4,5 mm ; kaltgewalzt kaltverfestigt ; Ra mini 0,5 µm.
Oberfläche Zustand LC : Dicke > 4,5 mm ; warmgewalzt, abgebeizt, kaltverfestigt ; Ra 6 µm.
Härte : LAF ≤ 4,5 mm Dicke (240-270 HB),
LAC > 4,5 mm Dicke (190-225 HB).
Toleranzen auf der Breite in mm, Dicke ≤ 8mm :
l 250/260mm : -1,75;+2,5 — l 500/530mm : -2,50;+3,00
Toleranzen auf der Länge in mm : L1500mm +0;+10
Eignung
Die « blauen » Bleche sind für Kalibrierungsstücke, Nocken, Messgeräte, Formrahmen, Distanzscheiben, kleine Werkzeuge und allgemein alle Teile, die eine mittlere Verschleissfestigkeit haben sollen, geeignet.
Im vergüteten Zustand können Sie zur Herstellung von Federn oder Schneidwerkzeugen verwendet werden.

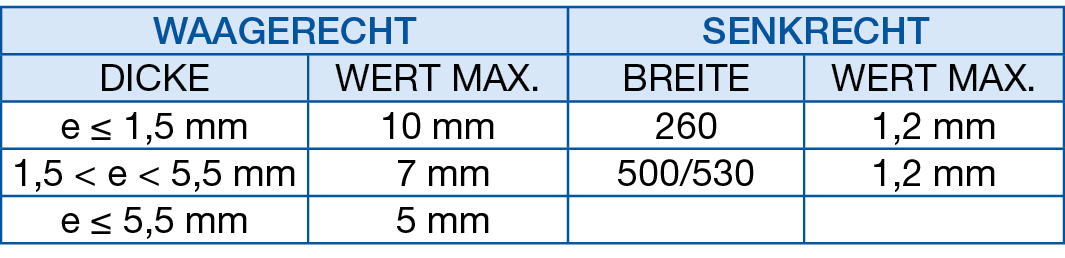

Ebenheit in mm

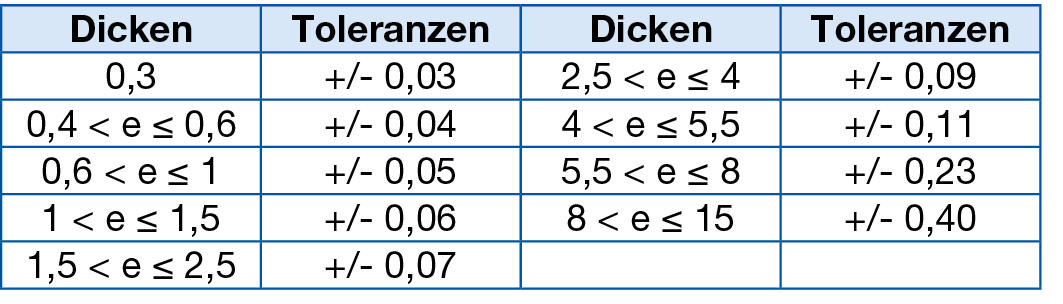

Toleranzen für die Dicken in mm
Wärmebehandlung
Härtung : - Vorwärmen 680 °C,
- Wärmen 875 °C,
- Härtung mit Wasser- oder Ölabschreckung oder in Salzbädern.
Vergütung : Ab 120 °C je nach gewünschten mechanischen Eigenschaften und Härten.

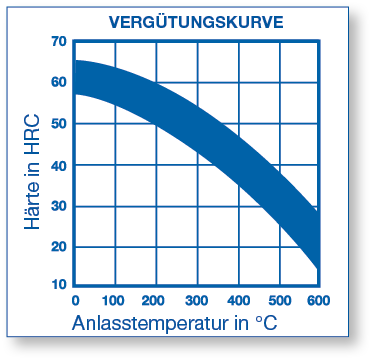

Vergütungskurve
Muster behandelt auf Plättchen mit einer Dicke von 25 mm.
LA 1744 LAF (≤ 4 mm) - LA 1744 LAC (≥ 4,5 mm) - Länge 1500 mm
C | Mn | Si | S | P | Fe | |
Mini | 0,65 | 0,60 | 0,10 | - | - | Base |
Maxi | 0,73 | 0,90 | 0,35 | 0,025 | 0,025 | Base |
Dicke mm | Breite | Lugand- Artikelnr. | Produkt | € exkl. MwSt. | Gewicht kg |
0,3 | 260 | 48 30 003 | TOLE CALIBR.XC70 1500X260X 0,3 LA1744LAF | 15,37 € | 0,96 |
0,4 | 260 | 48 30 006 | TOLE CALIBR.XC70 1500X260X 0,4 LA1744LAF | 20,08 € | 1,28 |
0,5 | 260 | 48 30 009 | TOLE CALIBR.XC70 1500X260X 0,5 LA1744LAF | 24,42 € | 1,60 |
0,6 | 260 | 48 30 012 | TOLE CALIBR.XC70 1500X260X 0,6 LA1744LAF | 27,51 € | 1,92 |
0,7 | 260 | 48 30 015 | TOLE CALIBR.XC70 1500X260X 0,7 LA1744LAF | 31,99 € | 2,24 |
0,8 | 260 | 48 30 018 | TOLE CALIBR.XC70 1500X260X 0,8 LA1744LAF | 35,82 € | 2,56 |
0,9 | 260 | 48 30 019 | TOLE CALIBR.XC70 1500X260X 0,9 LA1744LAF | 40,02 € | 2,88 |
1 | 260 | 48 30 021 | TOLE CALIBR.XC70 1500X260X 1 LA1744LAF | 43,34 € | 3,20 |
1,2 | 260 | 48 30 024 | TOLE CALIBR.XC70 1500X260X 1,2 LA1744LAF | 52,71 € | 3,84 |
1,5 | 260 | 48 30 027 | TOLE CALIBR.XC70 1500X260X 1,5 LA1744LAF | 62,99 € | 4,80 |
2 | 260 | 48 30 030 | TOLE CALIBR.XC70 1500X260X 2 LA1744LAF | 81,67 € | 6,40 |
2,5 | 260 | 48 30 033 | TOLE CALIBR.XC70 1500X260X 2,5 LA1744LAF | 106,25 € | 8,00 |
3 | 260 | 48 30 036 | TOLE CALIBR.XC70 1500X260X 3 LA1744LAF | 117,32 € | 9,59 |
3,5 | 260 | 48 30 039 | TOLE CALIBR.XC70 1500X260X 3,5 LA1744LAF | 133,68 € | 11,19 |
4 | 260 | 48 30 042 | TOLE CALIBR.XC70 1500X260X 4 LA1744LAF | 164,07 € | 12,79 |
4,5 | 260 | 48 30 045 | TOLE CALIBR.XC70 1500X260X 4,5 LA1744LAC | 178,68 € | 14,39 |
5 | 260 | 48 30 048 | TOLE CALIBR.XC70 1500X260X 5 LA1744LAC | 203,82 € | 15,99 |
5,5 | 260 | 48 30 051 | TOLE CALIBR.XC70 1500X260X 5,5 LA1744LAC | 224,88 € | 17,59 |
6 | 260 | 48 30 054 | TOLE CALIBR.XC70 1500X260X 6 LA1744LAC | 244,53 € | 19,19 |
6,5 | 260 | 48 30 057 | TOLE CALIBR.XC70 1500X260X 6,5 LA1744LAC | 256,45 € | 20,79 |
7 | 260 | 48 30 060 | TOLE CALIBR.XC70 1500X260X 7 LA1744LAC | 286,15 € | 22,39 |
8 | 260 | 48 30 063 | TOLE CALIBR.XC70 1500X260X 8 LA1744LAC | 327,45 € | 25,58 |
9 | 260 | 48 30 066 | TOLE CALIBR.XC70 1500X260X 9 LA1744LAC | 343,20 € | 28,78 |
10 | 260 | 48 30 069 | TOLE CALIBR.XC70 1500X260X10 LA1744LAC | 393,00 € | 31,98 |
12 | 250 | 48 30 072 | TOLE CALIBR.XC70 1500X250X12 LA1744LAC | 460,06 € | 36,90 |
15 | 250 | 48 30 075 | TOLE CALIBR.XC70 1500X250X15 LA1744LAC | 620,59 € | 46,13 |
1 | 510 | 48 30 078 | TOLE CALIBR.XC70 1500X510X 1 LA1744LAF | 91,60 € | 6,27 |
1,5 | 510 | 48 30 081 | TOLE CALIBR.XC70 1500X510X 1,5 LA1744LAF | 131,23 € | 9,41 |
2 | 510 | 48 30 084 | TOLE CALIBR.XC70 1500X510X 2 LA1744LAF | 171,15 € | 12,55 |
2,5 | 510 | 48 30 087 | TOLE CALIBR.XC70 1500X510X 2,5 LA1744LAF | 213,81 € | 15,68 |
3 | 530 | 48 30 090 | TOLE CALIBR.XC70 1500X530X 3 LA1744LAF | 256,11 € | 19,56 |
3,5 | 530 | 48 30 093 | TOLE CALIBR.XC70 1500X530X 3,5 LA1744LAF | 300,06 € | 22,82 |
4 | 530 | 48 30 096 | TOLE CALIBR.XC70 1500X530X 4 LA1744LAF | 356,32 € | 26,08 |
5 | 530 | 48 30 099 | TOLE CALIBR.XC70 1500X530X 5 LA1744LAC | 443,92 € | 32,60 |
6 | 500 | 48 30 102 | TOLE CALIBR.XC70 1500X500X 6 LA1744LAC | 502,75 € | 36,90 |
8 | 500 | 48 30 105 | TOLE CALIBR.XC70 1500X500X 8 LA1744LAC | 721,58 € | 49,20 |
10 | 500 | 48 30 108 | TOLE CALIBR.XC70 1500X500X10 LA1744LAC | 901,29 € | 61,50 |
12 | 500 | 48 30 111 | TOLE CALIBR.XC70 1500X500X12 LA1744LAC | 1082,86 € | 73,80 |
15 | 500 | 48 30 114 | TOLE CALIBR.XC70 1500X500X15 LA1744LAC | 1352,69 € | 92,25 |
