LA 3247 - Kaltarbeitsstahl 45 24

EN HS 2.9.1.8 (früher AFNOR Z110WDCVK 2.9.4.2.8) - W.Nr 1.3247 - AISI M42

Lieferung ≤ 300 HB
Politur

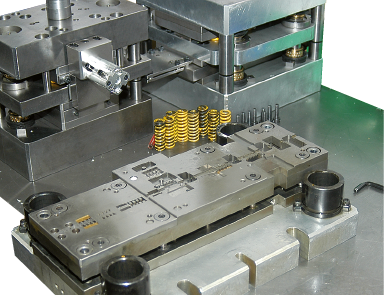

Industrielle Anwendungen

Formteile.

Düseneinsätze, Anguss.

Scherenklingen.

Einsätze für Schneidwerkzeuge.

Keile, Rollen, Verschleißteile.

Chemische Zusammensetzung in %

CMnSiCrMoVWCoSPFe
Mini1,05--3,509,000,901,207,50--Base
Maxi1,150,400,704,5010,001,301,908,500,0300,030Base

Physikalische Eigenschaften bei 20 °C

Dichte : 8,1

Elastizitätsmodul E : 220 000 N/mm²

Poissonzahl V : 0,3

Wärmeausdehnungskoeffizient in m/m* °C
zwischen 20 °C und 100 °C
: 11,0 x 10-6
zwischen 20 °C und 200 °C : 11,5 x 10-6
zwischen 20 °C und 400 °C : 12,4 x 10-6

Wärmeleitfähigkeit bei 20 °C in W (m*k) : 20

Magnetisch

Lieferzustand

Material im geglühten Zustand geliefert ≤ 300 HB.

Ultraschallkontrolle nach EN 10228-3 Klasse 3.

Verwandlungsgrenze

- Ac1 : 830 °C, - Ac3 : 880 °C.

Schmieden

1200 °C - 950 °C gefolgt von einer langsamen und gesteuerten Abkühlung.

Glühen

950 °C / 850 °C, gefolgt von einer langsamen und gesteuerten Abkühlung, 15 °C/Stunde zwischen den beiden Werten.

Gebrauchseignung

Je nach durchgeführter Wärmebehandlung und gewünschten mechanischen Eigenschaften :

- Schnellarbeitsstahl, in Metallgussberufen zur Umformung von Kunststoffen, zum Zuschneiden, zum Stempeln und zum Kaltstempeln verwendet.

- Hohe Härtungsstärke.

- Hohe Verschleißfestigkeit.

- Hohe Nitrierbarkeit und Eignung für Oberflächenbearbeitungen.

- Schlechte Korrosionsbeständigkeit.

Eignung zum Schweißen

Nicht empfohlen.

Vergütungskurve

Muster behandelt auf Plättchen mit einer Dicke von 25 mm.

Wärmebehandlung

Härtung : - Vorwärmen 550 °C,
- Wärmen 830 °C,
- Wärmen zwischen 1000 et 1180 °C je nach gewünschter Härte
- Härtung unter Gasdruck, in Salzbädern oder mit Ölabschreckung.

Vergütung : 3 aufeinanderfolgende Vergütungen von mindestens 3 Stunden bei entsprechender Temperatur,
- erste Vergütung bei 550 °C,
- zweite Vergütung je nach gewünschter Härte zwischen 550 °C und 650 °C,
- dritte Vergütung an die Temperatur der zweiten Vergütung angepasst.

Polierbarkeit

Geeignet zum Glanzpolieren mit 6 Mikron.

LA 3247 - Präzisionsrundstahl

Ø geschliffen (h8) Längsseiten gesägt - Glühen - Länge 200 mm 3247RD

▼▼▼
ØLugand-Artikelnr.Produkt€ exkl. MwSt.kg
545 24 003LA3247RD DIA 5 X 200 h813,48€0,031
645 24 005LA3247RD DIA 6 X 200 h814,53€0,045
745 24 007LA3247RD DIA 7 X 200 h817,84€0,062
845 24 009LA3247RD DIA 8 X 200 h818,63€0,080
1045 24 013LA3247RD DIA 10 X 200 h824,70€0,126
1145 24 015LA3247RD DIA 11 X 200 h829,45€0,152
1445 24 021LA3247RD DIA 14 X 200 h838,56€0,246
1645 24 025LA3247RD DIA 16 X 200 h847,16€0,322
2045 24 029LA3247RD DIA 20 X 200 h870,13€0,502
2545 24 033LA3247RD DIA 25 X 200 h8101,03€0,785

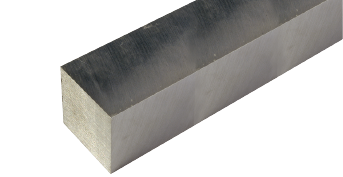

LA 3247- Präzisions-Vierkantstahl

Geschliffener 4 Seiten h11, 2 Längsseiten gesägt - Länge 200 mm 3247C

▼▼▼
AbschnittLugand-Artikelnr.Produkt€ exkl. MwSt.kg
645 24 101LA3247C CARRE 6 X 6 X 20028,40€0,058
745 24 103LA3247C CARRE 7 X 7 X 20032,36€0,078
1445 24 111LA3247C CARRE 14 X 14 X 20050,57€0,314
1545 24 113LA3247C CARRE 15 X 15 X 20074,09€0,360
1845 24 117LA3247C CARRE 18 X 18 X 200101,03€0,518
2045 24 119LA3247C CARRE 20 X 20 X 20090,33€0,640
2545 24 121LA3247C CARRE 25 X 25 X 200142,88€1,000

Durchmesser: h8, Ra 1,6
Länge 200 mm : 0, +5 mm

: Gesägt, Ra 25 - : Geschliffen, Ra 1,6

Produkt nicht für optische Polierung der Einsätze geeignet.

Länge 200 mm : Toleranz h11.

: Gesägt, Ra 25 - : Geschliffen, Ra 1,6

Produkt nicht für optische Polierung der Einsätze geeignet.

Max. Härte

67 HRC

Max. Härte

67 HRC
