LA 2083 - Martensitischer rostfreier Stahl 5050 (3)

EN X40Cr14 (früher AFNOR Z40C13) - W.Nr 1.2083 - AISI 420

Livraison ≤ 220 HB
Dur eté m axi 52 HRC
PVD
Lieferung ≤ 220 HB
Max . Här te 52 HRC
Politur

Industrielle Anwendungen

Formen und Formteile aus Kunststoff.

Schneidewerkzeuge.

Bei Lieferungen von bearbeiteten Stahlblöcken oder Rohmaterialien bitten wir unseren Kunden als Fachmann (Anwender oder nicht), vor jeglicher Bearbeitung die Härte zu kontrollieren. Dies ist auch zu beachten wenn die Härte keinen wesentlichen Bestandteil der technischen Anforderungen darstellt.

Chemische Zusammensetzung in %

CMnSiCrSPFe
Mini0,36--12,50--Base
Maxi0,421,001,0014,500,02000,030Base

Physikalische Eigenschaften bei 20 °C

Dichte : 7,85

Elastizitätsmodul E : 210 000 N/mm²

Poissonzahl V : 0,3

Wärmeausdehnungskoeffizient in m/m* °C
zwischen 20 °C und 100 °C
: 11,0 x 10-6
zwischen 20 °C und 200 °C : 11,6 x 10-6
zwischen 20 °C und 400 °C : 12,0 x 10-6

Wärmeleitfähigkeit bei 20 °C in W (m*k) : 23

Magnetisch

Lieferzustand

Material im geglühten Zustand geliefert ≤ 220 HB.

Ultraschallkontrolle nach EN 10228-3 Klasse 3.

Kennzeichnung : braun .

Verwandlungsgrenze

Ac1 : 790 °C, Ac3 : 845 °C.

Schmieden

1100 °C - 900 °C gefolgt von einer langsamen und gesteuerten Abkühlung.

Glühen

750 °C gefolgt von einer sehr langsamen Abkühlung.

Gebrauchseignung

Je nach durchgeführter Wärmebehandlung und gewünschten mechanischen Eigenschaften :

- Martensitischer rostfreier Werkzeugstahl, in Metallgussberufen zur Umformung von Kunststoffen verwendet.

- Gute Verschleißfestigkeit.

- Gute Korrosionsbeständigkeit.

Eignung zur Narbung

Die Sorte LA2083 ist zur chemischen Narbung und zur Lasernarbung geeignet.

Diesem Vorgang muss ein Test auf Plättchen vorausgehen; wenden Sie sich bei Bedarf an einer besonderen Spezifikation an uns.

Eignung zum Polieren

Geeignet zum Glanzpolieren mit 6 Mikron.

Eignung zum Schweißen

Geeignet zum WIG- und Laserschweißen.

Stab WRLA7 Ø 1,6. Lugand-Artikelnr.: 43 05 125.

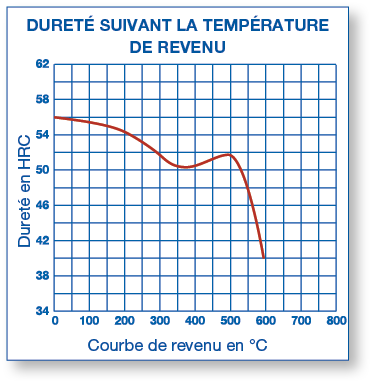

Vergütungskurve

Muster behandelt auf Plättchen mit einer Dicke von 25 mm.

Wärmebehandlung

Härtung : - Vorwärmen 750 °C,
- Wärmen 1040 °C,
- Härtung mit Ölabschreckung oder in Salzbädern oder unter Gasdruck.

Vergütung : - Ab 120 °C je nach gewünschten Härten.

Verfügbare Abmessungen in mm

20253035405060708091
100110120130140150161281
L : 600600x180600x250600x300
L : 10101010x301010x401010x501010x601010x 701010x801010x1001010x1251010x150
