LA 5083 CP - Aluminiumlegierung 52 43

EN AW-AlMg4, 5 Mn 0,7 - AFNOR 5083 (früher AG4,5MC) - DIN AlMg4,5 Mn - ASTM 5083

Lieferung 70 HBW

Politur

Industrielle Anwendungen

Aluminiumlegierung mit 5 % Magnesium, in Industrieberufen zur Herstellung mechanischer Teile und geschweißter Aufbauten verwendet:

- Elemente von Gestellen oder Aufbauten mit starker Bearbeitungsquote.

- Werkzeuge.

- Mechanische Bauteile für Nacharbeitsmaschinen.

- Bauelementplatten; Schablonen; bearbeitete mechanische Teile.

Chemische Zusammensetzung in %

	Fe	Zn	Cu	Mg	Mn	Si	Cr	Ti	Al
Mini		-	-	4,00	0,40	-	0,05	-	Base
Maxi	0,40	0,25	0,10	4,90	1,00	0,40	0,25	0,15	Base

Lieferzustand

Gegossene Legierung im natürlichen geglühten, gebrauchsfertigen Zustand geliefert:

- Zwei Seiten geschliffen;

- Rauheit nach Bearbeitung Ra < 0,64

- Toleranzen für die Dicken in mm (-0,1 ; +0,1)

- Planeitätstoleranzen:
Dicken < 15 mm ; 0,4 mm/m,
Dicken > 15 mm ; 0,15 mm/m.

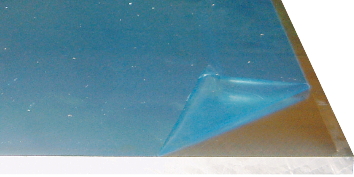

- Lieferung mit Schutz durch haftende Kunststofffolie auf jeder der beiden Seiten.

- Bleche flach angebracht, Markierung auf der konkaven Seite nach oben.

Eignung zum Schweißen

- Geeignet zum Lichtbogenschweißen WIG und MIG:
Stab WRLA10 Ø 1,6. Lugand-Artikelnr.: 43 05 140.

- Geeignet zum Infrarotschweißen.

- Geeignet zum Laserschweißen.

Physikalische Eigenschaften bei 20 °C

Schmelzintervall : 570-640 °C

Dichte : 2,66

Elastizitätsmodul E : 71 000 N/mm²

Poissonzahl V : 0,34

Durchschnittlicher Wärmeausdehnungskoeffizient
in m/m* °C zwischen 20 °C und 100 °C : 23,8 x 10-6

Wärmeleitfähigkeit in W (m*k) : 117

Elektrische Widerstandsfähigkeit in
micro-Ohms*cm : 5,9

Nichtmagnetisch

Mechanische Eigenschaften

Gebrauchseignung

- Ausgezeichnet zur Bearbeitung geeignet.

- Ausgezeichnete Größenstabilität nach Bearbeitung.

- Gute Festigkeit gegen atmosphärische Korrosion und Meereskorrosion.

- Gute Eignung zur Standard-Anodisierung.

- Schlechte Eignung zur Hartanodisierung.

Die bemerkenswerten Eigenschaften dieses gegossenen und auf beiden Seiten geschliffenen Produkts sind die geringen inneren Spannungen im Material, die das Verformungsrisiko bei der Bearbeitung verringern.

Die gute Homogenisierung der Struktur begrenzt das Risiko von Porositäten.

Polierbarkeit

Geeignet zum Polieren mit 15 Mikron.

Verfügbare Dicken mm (Bleche 3020 x 1520 mm), andere Maße auf Anfrage.

	6	8	10	12	15	16	20	25	30	35	40	45
	50	60	70	80	90	100
