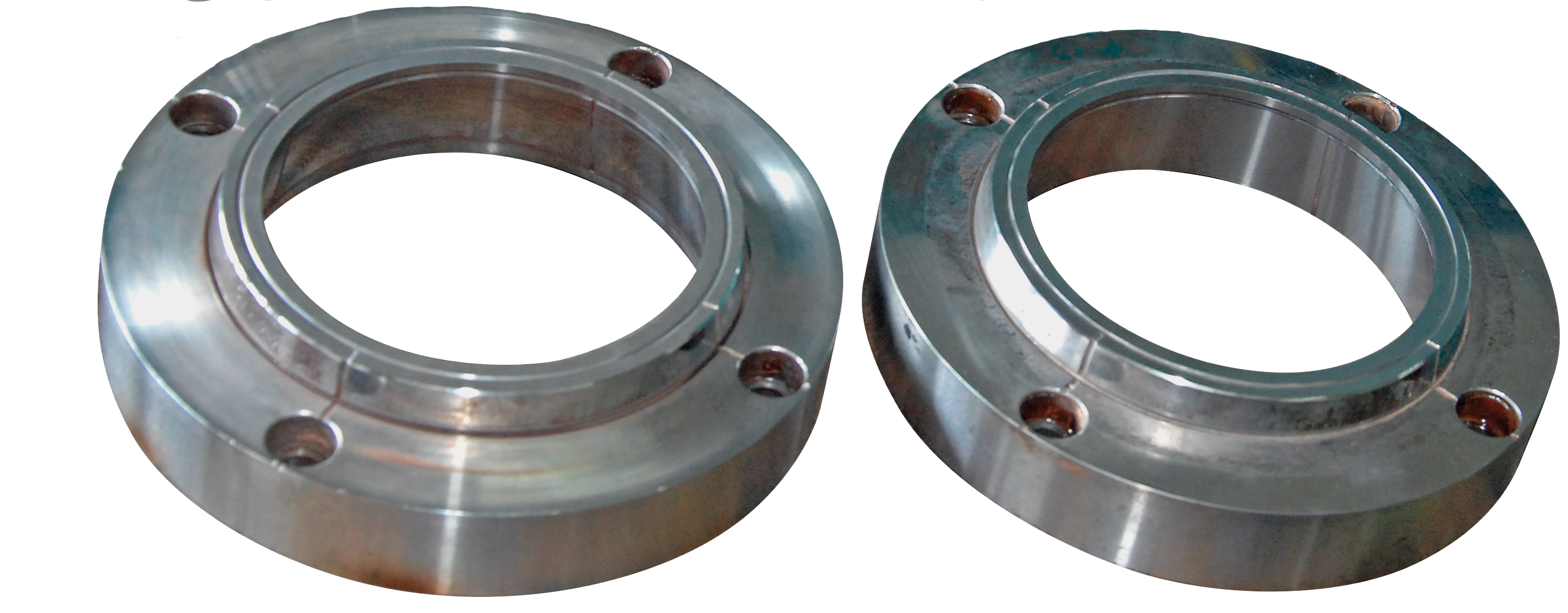

LA 166 - Einsatzstahl 5028
früher AFNOR 18NC5 - (Ersatz 16NC6) - EN 18NiCr5-4. W.Nr 1.5810



Industrielle Anwendungen
Mechanische Verschleißteile.
Führungsnuten.
Wellen, Achsen, Spitzachsen.

Chemische Zusammensetzung in %
C | Mn | Si | Cr | Mo | Ni | S | P | Fe | |
Mini | 0,15 | 0,60 | 0,15 | 0,70 | - | 1,20 | - | - | Base |
Maxi | 0,20 | 0,90 | 0,40 | 1,00 | 0,25 | 1,50 | 0,030 | 0,030 | Base |
Physikalische Eigenschaften bei 20 °C
Dichte : 7,85
Elastizitätsmodul E : 210 000 N/mm²
Poissonzahl V : 0,3
Wärmeausdehnungskoeffizient in m/m* °C
zwischen 20 °C und 100 °C : 11,0 x 10-6
zwischen 20 °C und 700 °C : 14,2 x 10-6
Wärmeleitfähigkeit bei 20 °C in W (m*k) : 32
Magnetisch
Lieferzustand
Material im geglühten Zustand geliefert ≤ 190 HB.
Ultraschallkontrolle nach EN 10308-3 Klasse 3.
Kennzeichnung : dunkelgrün .
Verwandlungsgrenze
- Ac1 : 720 °C,
- Ac3 : 825 °C.
Schmieden
1100 °C - 900 °C.
Glühen
825 °C gefolgt von einer langsamen und gesteuerten Abkühlung.
Gebrauchseignung
Je nach durchgeführter Wärmebehandlung :
- Schwach legierter Einsatzstahl, in Berufen der allgemeinen Mechanik verwendet.
- Gute mechanische Eigenschaften
- Hohe Oberflächenhärte auf einer zementierten Schicht ≥ 750HV.
- Schwache Korrosionsbeständigkeit.
Eignung zum Polieren
Geeignet zum Glanzpolieren mit 6 Mikron.
Bitte sehen Sie in der Tabelle der Entsprechungen der technischen Hinweise am Ende des Katalogs nach.
Eignung zum Schweißen
Geeignet zum WIG- und Laserschweißen.
Stab WRLA3 Ø 1,6. Lugand-Artikelnr.: 43 05 110
Vergütungskurve
Muster behandelt auf Plättchen mit einer Dicke von 25 mm.

Wärmebehandlung
Zementierung: 900 °C.
Härtung : - Vorwärmen 680 °C,
- Wärmen 850 °C,
- Härtung mit Wasser- oder Ölabschreckung.
Vergütung : Ab 130 °C je nach gewünschten Härten und mechanischen Eigenschaften.
Verfügbare Abmessungen in mm
![]() | 20 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 65 |
70 | 80 | 85 | 90 | 100 | 110 |
Mechanische Eigenschaften
Je nach Anlasstemperatur:
: Vergütet 150 °C : Vergütet 575 °C
: Rm : 1200 MPa : Rm : 800 MPa
: Rp 0,2 : 1050 MPa : Rp 0,2 : 700 MPa
: A % (5d) : 11 % : A % (5d) : 19 %
: KCU : 90 J/cm² : KCU : 150 J/cm²
