Elektrolytkupfer - Kupferlegierung 52 10
AFNOR CuC1/CuA1 - EN W008A - DIN OF-Cu
Industrielle Anwendungen
Stromleiter.
Kontaktklemmen.

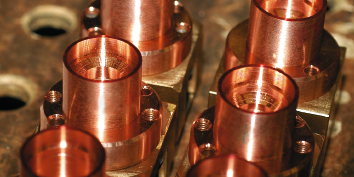

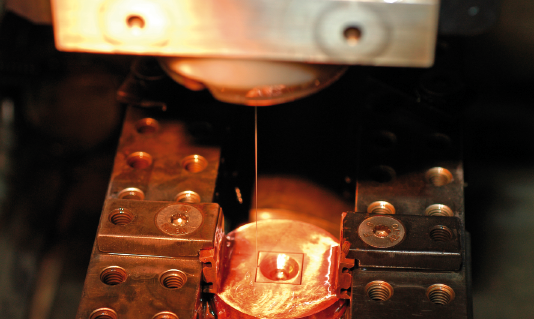

Elektroden und Werkzeuge zur Elektro-Erodierung.
| CuC1 | O | Pb | Bi | Cu |
| Mini | - | - | - | 99,99 |
| Maxi | 0,04 | 0,0050 | 0,0005 | - |
Chemische Zusammensetzung in %
| CuA1 | O | Pb | Bi | Cu |
| Mini | - | - | - | 99,95 |
| Maxi | 0,04 | 0,0050 | 0,0005 | - |
Lieferzustand
Reines Kupfer im kaltverfestigten Zustand H12 (halbhart) geliefert.
Typische Werte der mechanischen Eigenschaften im Lieferzustand H12:
- Mechanischer Widerstand Rm: ≤ 300 MPa.
- Elastizitätsgrenze Rp 0,2 : ≥ 250 MPa.
- A % : 14.
- Vickers-Härte HV10 : 100 HV.
Gebrauchseignung
Gut zur Bearbeitung geeignet.
Gute Festigkeit gegen atmosphärische Korrosion.
Eignung zum Schweißen
Geeignet zum Lotschweißen.
Geeignet zum Schweißen.
Verfügbare Abmessungen in mm
 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 |
| 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |
| 130 | 150 | |||||||||||
 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 80 | |
 | 20x4 | 20x10 | 25x5 | 30x4 | 30x6 | 30x10 | 40x6 | 40x10 | 40x20 | 50x5 | 50x8 | 50x10 |
| 50x15 | 50x20 | 50x25 | 60x10 | 60x20 | 60x35 | 80x10 | 80x15 | 80x20 | 80x40 | |||
| 100x10 | 100x15 | 100x20 |
Physikalische Eigenschaften bei 20 °C
Schmelzpunkt : 1083 °C
Dichte : 8,93
Elastizitätsmodul E : 125 000 N/mm²
Poissonzahl V : 0,33
Durchschnittlicher Wärmeausdehnungskoeffizient
in m/m* °C zwischen 20 °C und 100 °C : 16,6 x 10-6
Wärmeleitfähigkeit in W (m*k) : 400
Elektrische Widerstandsfähigkeit
in micro-Ohms*cm : 1,724
Nichtmagnetisch
Polierbarkeit
Geeignet zum Polieren mit 6 Mikron.

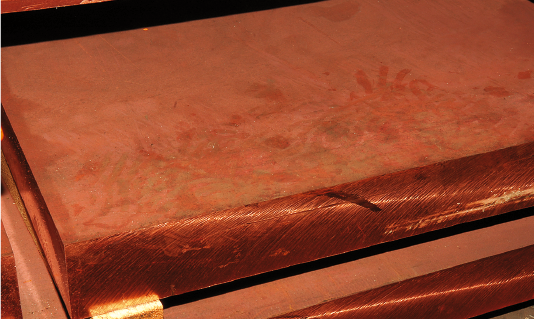

Verfügbare Dicken mm - 2000x1000 oder 3000x1000 mm
| CUA1 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| CUC1 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 100 |
