LA 7000C - Aluminiumlegierung 5241

Chemische Zusammensetzung in %
Physikalische Eigenschaften bei 20 °C
Schmelzintervall : 610-650 °C
Dichte : 2,8
Elastizitätsmodul E : 72 000 N/mm²
Poissonzahl V : 0,34
Durchschnittlicher Wärmeausdehnungskoeffizient
in m/m* °C zwischen 20 °C und 100 °C : 23,5 x 10-6
Wärmeleitfähigkeit in W (m*k) : 121
Elektrische Widerstandsfähigkeit in
micro-Ohms*cm : 4,8
Nichtmagnetisch
Lieferzustand
Gegossene Legierung im Zustand T79, in Lösung gebracht, überangelassen, stabilisiert geliefert.
Eignung zum Schweißen
Nicht empfohlen.
EN AW - Al Zn5,5 Mg1,5 - AFNOR 7021
Mechanische Eigenschaften
Gebrauchseignung
- Gut zur Bearbeitung geeignet.
- Ausgezeichnete Größenstabilität nach Bearbeitung.
- Akzeptable Festigkeit gegen atmosphärische Korrosion.
- Gute Eignung zur Standard-Anodisierung.
- Gute Eignung zur Hartanodisierung.

Polierbarkeit
Geeignet zum Polieren mit 15 Mikron.
Verfügbare Dicken mm
Industrielle Anwendungen
Gegossene Aluminiumlegierung mit 5 % Zink und 1,5 % Magnesium, in Industrieberufen zur Herstellung mechanischer Teile verwendet, die gute mechanische Eigenschaften benötigen:
- Formen und Formelemente zur Kunststoffeinspritzung.
- Extrusionsformen.
- Blasformen.

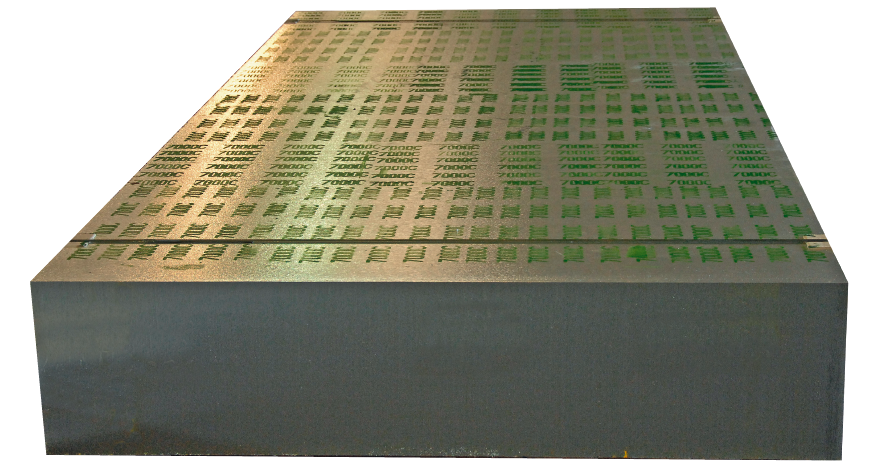

autocollant d’identification
Fe | Zn | Cu | Mg | Mn | Si | Cr | Ti | Al | |
Mini | - | 4,60 | - | 1,00 | 0,40 | - | - | - | Base |
Maxi | 0,40 | 5,80 | 0,10 | 1,60 | 1,00 | 0,20 | 0,05 | 0,05 | Base |

![]() | 60 | 70 | 80 | 90 | 100 | 127 | 130 | 150 | 152 | 160 | 162 | 180 |
182 | 200 | 203 | 225 | 255 |
