LA 2767 - Stahl zur Wärmebehandlung 50 04
LA2767 – EN 45 NiCrMo 16 (früher AFNOR 40NCD16) W.Nr 1.2767 – AISI 6F7



Industrielle Anwendungen

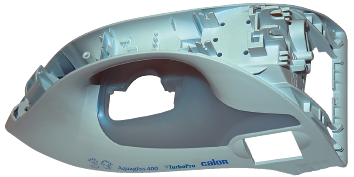

Kunststoffformen
Werkzeuge und Matrizen zum Heißschmieden.
Stanzwerkzeuge.
Werkzeuge zum Entgraten komplexer Formen.
Allgemeine mechanische Teile.
Chemische Zusammensetzung in %
C | Mn | Si | Cr | Ni | Mo | S | P | Fe | |
Mini | 0,40 | 0,20 | 0,10 | 1,20 | 3,80 | 0,15 | - | - | Base |
Maxi | 0,50 | 0,50 | 0,40 | 1,50 | 4,30 | 0,35 | 0,030 | 0,030 | Base |
Physikalische Eigenschaften bei 20 °C
Dichte : 7,85
Elastizitätsmodul E : 210 000 N/mm²
Poissonzahl V : 0,3
Wärmeausdehnungskoeffizient
in m/m* °C zwischen 20 °C und 100 °C : 11,3 x 10-6
zwischen 20 °C 200 °C : 11,9 x 10-6
zwischen 20 °C 400 °C : 12,8 x 10-6
Wärmeleitfähigkeit bei 20 °C in W (m*k) : 30
Magnetisch
Lieferzustand
Material im geglühten Zustand geliefert ≤ 270HB.
Ultraschallkontrolle nach EN 10228-3 Klasse 3.
Kennzeichnung: Blau mit roten Streifen .
Verwandlungsgrenze
Ac1 : 665 °C, Ac3 : 790 °C.
Schmieden
1100 °C - 900 °C gefolgt von einer langsamen und gesteuerten Abkühlung.
Glühen
650 °C gefolgt von einer sehr langsamen Abkühlung.
Gebrauchseignung
Je nach durchgeführter Wärmebehandlung und gewünschten mechanischen Eigenschaften :
- Schwach legierter Werkzeugstahl, in Metallgussberufen zur Umformung von Kunststoffen und zur Herstellung von Werkzeugen und Matrizen zum Heißschmieden verwendet.
- Sehr hohe Größenstabilität.
- Hohe Festigkeit.
- Hohe Stoßfestigkeit und Pressbeständigkeit.
- Mittlere Korrosionsbeständigkeit.
Eignung zur Narbung
Die Sorte LA2767 ist zur chemischen Narbung und zur Lasernarbung geeignet.
Diesem Vorgang muss ein Test auf Plättchen vorausgehen. Wenden Sie sich bei Bedarf an einer besonderen Spezifikation an uns.
Eignung zum Polieren
Geeignet zum Glanzpolieren mit 6 Mikron.
Bitte sehen Sie in der Tabelle der Entsprechungen der technischen Hinweise am Ende des Katalogs nach.
Eignung zum Schweißen
Geeignet zum WIG- und Laserschweißen.
Stab WRLA5 Ø 1,6. Lugand-Artikelnr.: 43 05 115.
Vergütungskurve
Muster behandelt auf Plättchen mit einer Dicke von 25 mm.
Wärmebehandlung
Härtung : - Vorwärmen 650 °C,
- Wärmen 875 °C,
- Härtung mit Ölabschreckung oder in Salzbädern oder unter Gasdruck.
Vergütung : Ab 120 °C je nach gewünschten Härten.
Verfügbare Abmessungen in mm
![]() | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 81 | 90 | |
100 | 110 | 120 | 130 | 140 | 150 | 160 | 180 | 200 | 230 | 250 | ||||
![]() | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 130 | ||||

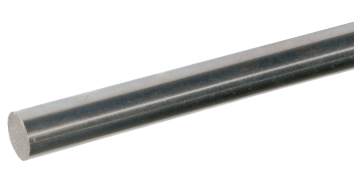

Ø geschliffen (h8) Längsseiten gesägt - Länge 1000 mm 2767RD

Ø | Lugand-Artikelnr. | Produkt | € exkl. MwSt. | kg |
10 | 45 57 010 | 2767RD 1000 ROND 10 h8 | 21,75€ | 0,61 |
12 | 45 57 012 | 2767RD 1000 ROND 12 h8 | 28,61€ | 0,88 |
15 | 45 57 015 | 2767RD 1000 ROND 15 h8 * | 45,30€ | 1,38 |
20 | 45 57 020 | 2767RD 1000 ROND 20 h8 | 95,37€ | 2,45 |
25 | 45 57 025 | 2767RD 1000 ROND 25 h8 | 143,06€ | 3,83 |
30 | 45 57 030 | 2767RD 1000 ROND 30 h8 | 185,98€ | 5,51 |
40 | 45 57 040 | 2767RD 1000 ROND 40 h8 | 329,02€ | 9,80 |

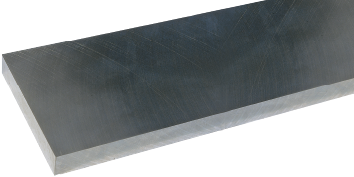

Dicke und Breite gefräst, Länge rohgesägt - Länge 500 mm 2767F4

Dicke | Breite | Lugand-Artikelnr. | Produkt | € exkl. MwSt. | kg |
4,4 | 12,4 | 45 52 371 | 0,21 | ||
16,4 | 45 52 373 | 2767F4 500X 16,4X 4,4 | 36,68€ | 0,28 | |
20,4 | 45 52 375 | 2767F4 500X 20,4X 4,4 | 37,61€ | 0,35 | |
32,4 | 45 52 378 | 2767F4 500X 32,4X 4,4 | 45,91€ | 0,56 | |
40,4 | 45 52 379 | 2767F4 500X 40,4X 4,4 | 49,51€ | 0,69 | |
50,4 | 45 52 380 | 2767F4 500X 50,4X 4,4 | 58,00€ | 0,86 | |
80,4 | 45 52 401 | 2767F4 500X 80,4X 4,4 | 83,51€ | 1,38 | |
100,4 | 45 52 403 | 2767F4 500X100,4X 4,4 | 88,79€ | 1,72 | |
5,4 | 16,4 | 45 52 409 | 2767F4 500X 16,4X 5,4 | 41,42€ | 0,35 |
20,4 | 45 52 410 | 2767F4 500X 20,4X 5,4 | 41,86€ | 0,43 | |
25,4 | 45 52 411 | 2767F4 500X 25,4X 5,4 | 41,70€ | 0,53 | |
30,4 | 45 52 412 | 2767F4 500X 30,4X 5,4 | 46,62€ | 0,64 | |
40,4 | 45 52 414 | 2767F4 500X 40,4X 5,4 | 49,51€ | 0,85 | |
50,4 | 45 52 415 | 2767F4 500X 50,4X 5,4 | 61,39€ | 1,06 | |
80,4 | 45 52 420 | 2767F4 500X 80,4X 5,4 | 92,52€ | 1,69 | |
100,4 | 45 52 421 | 2767F4 500X100,4X 5,4 | 100,40€ | 2,11 | |
6,4 | 12,4 | 45 52 426 | 2767F4 500X 12,4X 6,4 | 41,88€ | 0,31 |
20,4 | 45 52 431 | 2767F4 500X 20,4X 6,4 | 48,28€ | 0,51 | |
25,4 | 45 52 433 | 2767F4 500X 25,4X 6,4 | 50,33€ | 0,63 | |
30,4 | 45 52 434 | 2767F4 500X 30,4X 6,4 | 53,29€ | 0,76 | |
32,4 | 45 52 436 | 2767F4 500X 32,4X 6,4 | 55,93€ | 0,81 | |
6,4 | 40,4 | 45 52 437 | 2767F4 500X 40,4X 6,4 | 60,88€ | 1,01 |
50,4 | 45 52 438 | 2767F4 500X 50,4X 6,4 | 73,28€ | 1,26 | |
70,4 | 45 52 453 | 2767F4 500X 70,4X 6,4 | 88,46€ | 1,76 | |
80,4 | 45 52 456 | 2767F4 500X 80,4X 6,4 | 93,64€ | 2,01 | |
100,4 | 45 52 459 | 2767F4 500X100,4X 6,4 | 124,57€ | 2,51 | |
8,4 | 12,4 | 45 52 464 | 2767F4 500X 12,4X 8,4 | 44,29€ | 0,41 |
16,4 | 45 52 465 | 2767F4 500X 16,4X 8,4 | 44,15€ | 0,54 | |
20,4 | 45 52 466 | 2767F4 500X 20,4X 8,4 | 49,49€ | 0,67 | |
30,4 | 45 52 468 | 2767F4 500X 30,4X 8,4 | 59,52€ | 1,00 | |
40,4 | 45 52 470 | 2767F4 500X 40,4X 8,4 | 72,35€ | 1,32 | |
50,4 | 45 52 471 | 2767F4 500X 50,4X 8,4 | 82,19€ | 1,65 | |
80,4 | 45 52 475 | 2767F4 500X 80,4X 8,4 | 122,15€ | 2,63 | |
150,4 | 45 52 479 | 2767F4 500X150,4X 8,4 | 227,33€ | 4,93 | |
200,4 | 45 52 480 | 2767F4 500X200,4X 8,4 | 247,94€ | 6,57 | |
10,4 | 12,4 | 45 55 487 | 0,50 | ||
16,4 | 45 52 491 | 2767F4 500X 16,4X 10,4 | 49,95€ | 0,67 | |
20,4 | 45 52 492 | 2767F4 500X 20,4X 10,4 | 52,10€ | 0,83 | |
25,4 | 45 52 494 | 2767F4 500X 25,4X 10,4 | 65,29€ | 1,03 | |
30,4 | 45 52 495 | 2767F4 500X 30,4X 10,4 | 66,78€ | 1,23 | |
40,4 | 45 52 497 | 2767F4 500X 40,4X 10,4 | 79,46€ | 1,64 | |
50,4 | 45 52 498 | 2767F4 500X 50,4X 10,4 | 92,89€ | 2,04 | |
10,4 | 60,4 | 45 52 499 | 2767F4 500X 60,4X 10,4 | 107,60€ | 2,45 |
80,4 | 45 52 512 | 2767F4 500X 80,4X 10,4 | 128,16€ | 3,26 | |
100,4 | 45 52 514 | 2767F4 500X100,4X 10,4 | 158,71€ | 4,07 | |
12,4 | 12,4 | 45 55 002 | 2767F4 500X 12,4X 12,4 | 56,39€ | 0,60 |
15,3 | 45 52 523 | 2767F4 500X 15,3X 12,4 * | 42,18€ | 0,74 | |
20,4 | 45 52 525 | 2767F4 500X 20,4X 12,4 | 60,42€ | 0,99 | |
32,4 | 45 52 528 | 2767F4 500X 32,4X 12,4 | 85,83€ | 1,57 | |
50,4 | 45 52 530 | 2767F4 500X 50,4X 12,4 | 106,83€ | 2,44 | |
80,4 | 45 52 541 | 2767F4 500X 80,4X 12,4 | 138,57€ | 3,89 | |
100,4 | 45 52 542 | 2767F4 500X100,4X 12,4 | 188,47€ | 4,86 | |
150,4 | 45 52 545 | 2767F4 500X150,4X 12,4 | 256,53€ | 7,27 | |
15,4 | 15,4 | 45 55 003 | 2767F4 500X 15,4X 15,4 | 64,23€ | 0,92 |
20,4 | 45 52 549 | 2767F4 500X 20,4X 15,4 | 67,40€ | 1,23 | |
25,4 | 45 52 550 | 2767F4 500X 25,4X 15,4 | 76,71€ | 1,53 | |
30,4 | 45 52 551 | 2767F4 500X 30,4X 15,4 | 95,17€ | 1,83 | |
40,4 | 45 52 553 | 2767F4 500X 40,4X 15,4 | 109,62€ | 2,43 | |
50,4 | 45 52 554 | 2767F4 500X 50,4X 15,4 | 131,23€ | 3,03 | |
70,4 | 45 52 557 | 2767F4 500X 70,4X 15,4 | 185,64€ | 4,23 | |
100,4 | 45 52 559 | 2767F4 500X100,4X 15,4 | 241,46€ | 6,03 | |
150,4 | 45 52 561 | 2767F4 500X150,4X 15,4 | 306,23€ | 9,03 | |
16,4 | 16,4 | 45 55 004 | 2767F4 500X 16,4X 16,4 | 68,04€ | 1,05 |
20,4 | 45 52 567 | 2767F4 500X 20,4X 16,4 | 76,85€ | 1,30 | |
25,4 | 45 52 570 | 2767F4 500X 25,4X 16,4 | 70,80€ | 1,62 | |
50,4 | 45 52 578 | 2767F4 500X 50,4X 16,4 | 137,82€ | 3,22 | |
60,4 | 45 52 579 | 3,86 | |||
20,4 | 20,4 | 45 55 005 | 2767F4 500X 20,4X 20,4 | 83,19€ | 1,62 |
25,4 | 45 52 593 | 2767F4 500X 25,4X 20,4 | 88,34€ | 2,02 | |
30,4 | 45 52 598 | 2767F4 500X 30,4X 20,4 | 109,90€ | 2,42 | |
40,4 | 45 52 601 | 2767F4 500X 40,4X 20,4 | 119,89€ | 3,21 | |
50,4 | 45 52 603 | 2767F4 500X 50,4X 20,4 | 173,06€ | 4,01 | |
80,4 | 45 52 607 | 2767F4 500X 80,4X 20,4 | 214,63€ | 6,40 | |
100,4 | 45 52 608 | 2767F4 500X100,4X 20,4 | 259,55€ | 7,99 | |
25,4 | 25,4 | 45 55 006 | 2767F4 500X 25,4X 25,4 | 123,74€ | 2,52 |
50,4 | 45 52 617 | 2767F4 500X 50,4X 25,4 | 189,98€ | 4,99 | |
60,4 | 45 52 618 | 2767F4 500X 60,4X 25,4 | 204,18€ | 5,98 | |
30,4 | 30,4 | 45 55 007 | 2767F4 500X 30,4X 30,4 | 159,31€ | 3,60 |
40,4 | 45 52 632 | 2767F4 500X 40,4X 30,4 | 186,93€ | 4,79 | |
50,4 | 45 52 633 | 2767F4 500X 50,4X 30,4 | 197,83€ | 5,98 | |
50,4 | 50,4 | 45 55 010 | 2767F4 500X 50,4X 50,4 | 343,89€ | 9,91 |
Durchmesser: h8, Ra 1,6
Länge 1000 mm : 0, +5 mm
: Gesägt, Ra 25 - : Geschliffen, Ra 1,6
Produkt nicht für optische Polierung der Einsätze geeignet.
Dicke: 0, +0,25 mm, Ra 3,2 - Breite : 0, +0,4 mm, Ra 3,2
Länge 500 mm : 0, +5 mm, Ra 25
: Gesägt, Ra 25 - : Feingefräst, Ra 3,2
Produkt nicht für optische Polierung der Einsätze geeignet.
LA 2767 - Präzisionsflachstahl
Dicke und Breite gefräst, Länge rohgesägt - Länge 1005 mm 2767F4

Dicke | Breite | Lugand-Artikelnr. | Produkt | € exkl. MwSt. | kg |
4,4 | 10,4 | 45 52 879 | 2767F4 1005X 10,4X 4,4 | 46,14€ | 0,36 |
20,4 | 45 52 882 | 2767F4 1005X 20,4X 4,4 | 50,99€ | 0,70 | |
25,4 | 45 52 883 | 2767F4 1005X 25,4X 4,4 | 56,32€ | 0,88 | |
40,4 | 45 52 886 | 2767F4 1005X 40,4X 4,4 | 73,21€ | 1,39 | |
50,4 | 45 52 887 | 2767F4 1005X 50,4X 4,4 | 87,76€ | 1,74 | |
80,4 | 45 52 891 | 2767F4 1005X 80,4X 4,4 | 126,50€ | 2,77 | |
5,4 | 10,4 | 45 52 893 | 2767F4 1005X 10,4X 5,4 | 50,88€ | 0,44 |
16,4 | 45 52 895 | 2767F4 1005X 16,4X 5,4 | 56,16€ | 0,69 | |
20,4 | 45 52 896 | 2767F4 1005X 20,4X 5,4 | 58,79€ | 0,86 | |
40,4 | 45 52 900 | 2767F4 1005X 40,4X 5,4 | 79,39€ | 1,71 | |
50,4 | 45 52 901 | 2767F4 1005X 50,4X 5,4 | 96,05€ | 2,13 | |
60,4 | 45 52 902 | 2767F4 1005X 60,4X 5,4 | 110,49€ | 2,56 | |
100,4 | 45 52 906 | 2767F4 1005X100,4X 5,4 | 142,39€ | 4,25 | |
6,2 - 6,4 | 16,4 | 45 52 909 | 2767F4 1005X 16,4X 6,4 | 59,90€ | 0,82 |
20,4 | 45 53 004 | 2767F4 1005X 20,4X 6,2 | 54,27€ | 0,99 | |
30,4 | 45 53 006 | 2767F4 1005X 30,4X 6,2 | 69,95€ | 1,48 | |
40,4 | 45 53 007 | 2767F4 1005X 40,4X 6,2 | 76,51€ | 1,96 | |
50,4 | 45 52 006 | 2767F4 1005X 50,4X 6,2 | 84,66€ | 2,45 | |
6,2 - 6,4 | 60,4 | 45 53 008 | 2767F4 1005X 60,4X 6,2 | 101,75€ | 2,94 |
70,4 | 45 53 009 | 2767F4 1005X 70,4X 6,2 | 124,45€ | 3,42 | |
80,4 | 45 53 010 | 2767F4 1005X 80,4X 6,2 | 141,25€ | 3,91 | |
8,2 - 8,4 | 12,4 | 45 52 923 | 2767F4 1005X 12,4X 8,4 | 68,14€ | 0,82 |
20,4 | 45 52 030 | 2767F4 1005X 20,4X 8,2 | 59,66€ | 1,31 | |
25,4 | 45 52 031 | 2767F4 1005X 25,4X 8,2 | 62,91€ | 1,63 | |
30,4 | 45 52 032 | 2767F4 1005X 30,4X 8,2 | 77,89€ | 1,95 | |
40,4 | 45 52 034 | 2767F4 1005X 40,4X 8,2 | 87,25€ | 2,60 | |
50,4 | 45 52 035 | 2767F4 1005X 50,4X 8,2 | 98,78€ | 3,24 | |
60,4 | 45 52 036 | 2767F4 1005X 60,4X 8,2 | 111,95€ | 3,88 | |
70,4 | 45 52 038 | 2767F4 1005X 70,4X 8,2 | 140,11€ | 4,53 | |
10,4 | 10,4 | 45 55 015 | 2767F4 1005X 10,4X 10,4 | 62,97€ | 0,85 |
16,4 | 45 52 942 | 2767F4 1005X 16,4X 10,4 | 76,95€ | 1,34 | |
20,4 | 45 52 059 | 2767F4 1005X 20,4X 10,4 | 67,99€ | 1,66 | |
25,4 | 45 52 060 | 2767F4 1005X 25,4X 10,4 | 73,11€ | 2,07 | |
30,4 | 45 52 061 | 2767F4 1005X 30,4X 10,4 | 78,25€ | 2,48 | |
40,4 | 45 52 063 | 2767F4 1005X 40,4X 10,4 | 93,65€ | 3,29 | |
50,4 | 45 52 064 | 2767F4 1005X 50,4X 10,4 | 114,18€ | 4,11 | |
10,4 | 70,4 | 45 52 067 | 2767F4 1005X 70,4X 10,4 | 152,84€ | 5,74 |
100,4 | 45 52 070 | 2767F4 1005X100,4X 10,4 | 207,83€ | 8,19 | |
12,4 | 12,4 | 45 55 016 | 2767F4 1005X 12,4X 12,4 | 76,56€ | 1,21 |
16,4 | 45 52 946 | 2767F4 1005X 16,4X 12,4 | 86,80€ | 1,59 | |
20,4 | 45 52 088 | 2767F4 1005X 20,4X 12,4 | 98,82€ | 1,98 | |
30,4 | 45 52 090 | 2767F4 1005X 30,4X 12,4 | 100,37€ | 2,95 | |
40,4 | 45 52 092 | 2767F4 1005X 40,4X 12,4 | 112,89€ | 3,93 | |
50,4 | 45 52 093 | 2767F4 1005X 50,4X 12,4 | 119,32€ | 4,90 | |
60,4 | 45 52 094 | 2767F4 1005X 60,4X 12,4 | 145,79€ | 5,87 | |
100,4 | 45 52 099 | 2767F4 1005X100,4X 12,4 | 232,20€ | 9,76 | |
15,4 | 15,4 | 45 55 017 | 2767F4 1005X 15,4X 15,4 | 88,55€ | 1,86 |
20,4 | 45 52 117 | 2767F4 1005X 20,4X 15,4 | 82,09€ | 2,46 | |
25,4 | 45 52 118 | 2767F4 1005X 25,4X 15,4 | 89,81€ | 3,07 | |
30,4 | 45 52 119 | 2767F4 1005X 30,4X 15,4 | 121,95€ | 3,67 | |
40,4 | 45 52 121 | 2767F4 1005X 40,4X 15,4 | 141,11€ | 4,88 | |
50,4 | 45 52 122 | 2767F4 1005X 50,4X 15,4 | 160,36€ | 6,08 | |
60,4 | 45 52 123 | 2767F4 1005X 60,4X 15,4 | 181,43€ | 7,29 | |
20,4 | 20,4 | 45 55 175 | 2767F4 1005X 20,4X 20,4 | 106,48€ | 3,26 |
25,4 | 45 52 176 | 2767F4 1005X 25,4X 20,4 | 111,72€ | 4,06 | |
30,4 | 45 52 177 | 2767F4 1005X 30,4X 20,4 | 147,14€ | 4,86 | |
40,4 | 45 52 179 | 2767F4 1005X 40,4X 20,4 | 159,62€ | 6,46 | |
50,4 | 45 52 180 | 2767F4 1005X 50,4X 20,4 | 202,70€ | 8,06 | |
22,4 | 30,4 | 45 52 206 | 2767F4 1005X 30,4X 22,4 | 177,13€ | 5,34 |
40,4 | 45 52 208 | 2767F4 1005X 40,4X 22,4 | 190,76€ | 7,09 | |
50,4 | 45 52 209 | 2767F4 1005X 50,4X 22,4 | 231,63€ | 8,85 | |
25,4 | 25,4 | 45 55 234 | 2767F4 1005X 25,4X 25,4 | 165,77€ | 5,06 |
30,4 | 45 52 235 | 2767F4 1005X 30,4X 25,4 | 186,89€ | 6,05 | |
40,4 | 45 52 237 | 2767F4 1005X 40,4X 25,4 | 203,25€ | 8,04 | |
50,4 | 45 52 238 | 2767F4 1005X 50,4X 25,4 | 268,38€ | 10,04 | |
30,4 | 30,4 | 45 55 293 | 2767F4 1005X 30,4X 30,4 | 204,36€ | 7,24 |
40,4 | 45 52 295 | 2767F4 1005X 40,4X 30,4 | 236,17€ | 9,63 | |
50,4 | 45 52 296 | 2767F4 1005X 50,4X 30,4 | 256,59€ | 12,01 | |
60,4 | 45 52 297 | 2767F4 1005X 60,4X 30,4 | 288,40€ | 14,39 | |
70,4 | 70,4 | 45 55 531 | 2767F4 1005X 70,4X 70,4 | 685,60€ | 38,85 |
Dicke: 0, +0,25 mm, Ra 3,2 - Breite : 0, +0,4 mm, Ra 3,2
Länge 1005 mm : +5, +25 mm, Ra 25
: Gesägt, Ra 25 - : Feingefräst, Ra 3,2 - *4 Seiten gesägt.
Produkt nicht für optische Polierung der Einsätze geeignet.
