ISOLIERPLATTEN ohne Asbest nach Ihren Wunschabmessungen PISO

PISO 350 R

*: linearer durchschnittlicher Wärmeausdehnungskoeffizient zwischen 30 °C und 200 °C.

Nicht antistatisch.

Bearbeitung

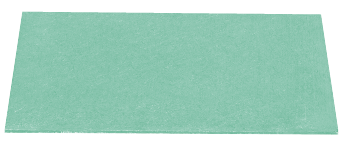

PISO 350R - Gerader Schnitt - ± 1 mm

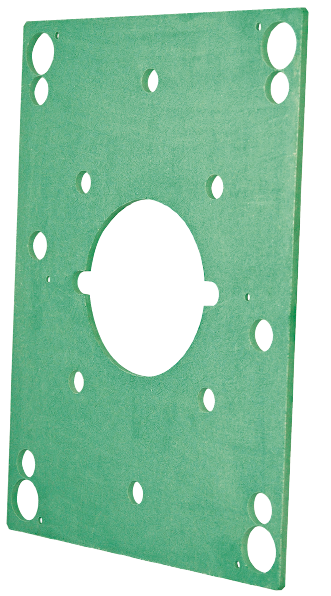

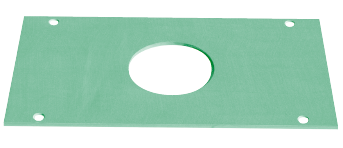

PISO 350R - Bearbeitet

Bitte nur folgende Dateien per E-Mail: Datei der Platte allein in DXF, DWG, IGS. IGES, STEP 2D Maßstab 1 (ohne Maß) Platte ohne Kantenbruch.

Bearbeitungstoleranzen: ± 0,2 mm.

Nur durchgehende Augen. Möglichkeit, die Schraubendurchgänge sowie die Senkung für Frässchraubenköpfe zu erstellen.

Ø Augen min. 4 mm.

PISO-EIGENSCHAFTEN	Werte	Einheiten	Versuchsnormen
CARACTÉRISTIQUES PISO	Valeurs	Unités	Normes d'essai
PHYSIQUES
• Masse volumique	2	g/cm3	NF T 51063
• Absorption d’eau (ép. 10 mm)	0,2	%	NF T 51166
• Résistance aux produits chimiques	bonne
MECANIQUES
• Contrainte de rupture en compression l_ à 23°C	350	MPa	NF T 51101
à 150°C	180	MPa	NF T 51101
à 200°C	140	MPa	NF T 51101
• Contrainte de rupture en flexion l_ à 23°C	210	MPa	NF T 51101
à 150°C	120	MPa	NF T 51101
à 200°C	70	MPa	NF T 51101
• Contrainte de rupture en traction // à 20°C	120	MPa	NF T 51034
THERMIQUES
• Température limite en continu	200	°C
• Température limite en pointe	280	°C
• Conductivité thermique	0,27	W/m°C	NF X 10021
• Coefficient de dilatation linéaire // aux strates*	17 10-6	m/mK	NF T 51221
• Coefficient de dilatation linéaire l_ aux strates*	59 10-6	m/mK	NF T 51221

PISO-EIGENSCHAFTEN

Werte

Einheiten

Versuchsnormen

PISO
350 R

PHYSIKALISCHE EIGENSCHAFTEN

• Dichte

g/cm3

NF T 51063

• Wasserabsorption (Dicke 10 mm)

0,2

NF T 51166

• Widerstandsfähigkeit gegen chemische Produkte

gut

MECHANISCHE EIGENSCHAFTEN

• Bruch bei Presskraft l_ bei 23°C

350

MPa

NF T 51101

bei 150°C

180

MPa

NF T 51101

bei 200°C

140

MPa

NF T 51101

• Bruch bei Biegungskraft l_ bei 23°C

210

MPa

NF T 51101

bei 150°C

120

MPa

NF T 51101

bei 200°C

MPa

NF T 51101

• Bruch bei Zugkraft // bei 20°C

120

MPa

NF T 51034

WÄRMEEIGENSCHAFTEN

• Dauergrenztemperatur

200

°C

• Spitzengrenztemperatur

280

°C

• Wärmeleitfähigkeit

0,27

W/m°C

NF X 10021

• linearer Wärmeausdehnungskoeffizient // Schichten*

17 10-6

m/mK

NF T 51221

• linearer Wärmeausdehnungskoeffizient l_ Schichten*

59 10-6

m/mK

NF T 51221

CARACTÉRISTIQUES PISO

Valeurs

Unités

Normes
d'essai

PHYSIQUES

• Masse volumique

g/cm3

NF T 51063

• Absorption d’eau (ép. 10 mm)

0,2

NF T 51166

• Résistance aux produits chimiques

bonne

MECANIQUES

• Contrainte de rupture en compression l_ à 23°C

350

MPa

NF T 51101

à 150°C

180

MPa

NF T 51101

à 200°C

140

MPa

NF T 51101

• Contrainte de rupture en flexion l_ à 23°C

210

MPa

NF T 51101

à 150°C

120

MPa

NF T 51101

à 200°C

MPa

NF T 51101

• Contrainte de rupture en traction // à 20°C

120

MPa

NF T 51034

THERMIQUES

• Température limite en continu

200

°C

• Température limite en pointe

280

°C

• Conductivité thermique

0,27

W/m°C

NF X 10021

• Coefficient de dilatation linéaire // aux strates*

17 10-6

m/mK

NF T 51221

• Coefficient de dilatation linéaire l_ aux strates*

59 10-6

m/mK

NF T 51221

PISO 350 R - Dimensions maxi disponibles sur stock (en mm)
Epaisseurs	Largeur	Longueur	Tolérance ép.
6	1220	2440	± 0,05 mm/100 mm
8	1220	2440	± 0,05 mm/100 mm
10	1220	2440	± 0,05 mm/100 mm
20	1220	2440	± 0,05 mm/100 mm
